当工业相机捕捉到PCB板上的微米级瑕疵，当医疗设备呈现出人体内部的细微结构，当监控镜头记录下路口的车流轨迹，这些真实世界的视觉信息，如何跨越物理信号与数字世界的鸿沟，成为机器能够分析、判断的有效数据？这背后，图像采集卡正扮演着“信号翻译官”与“数据搬运工”的双重角色，用一系列精密的技术操作，完成从信号到数据的“魔法转换”，为机器搭建起“看懂”世界的核心桥梁。

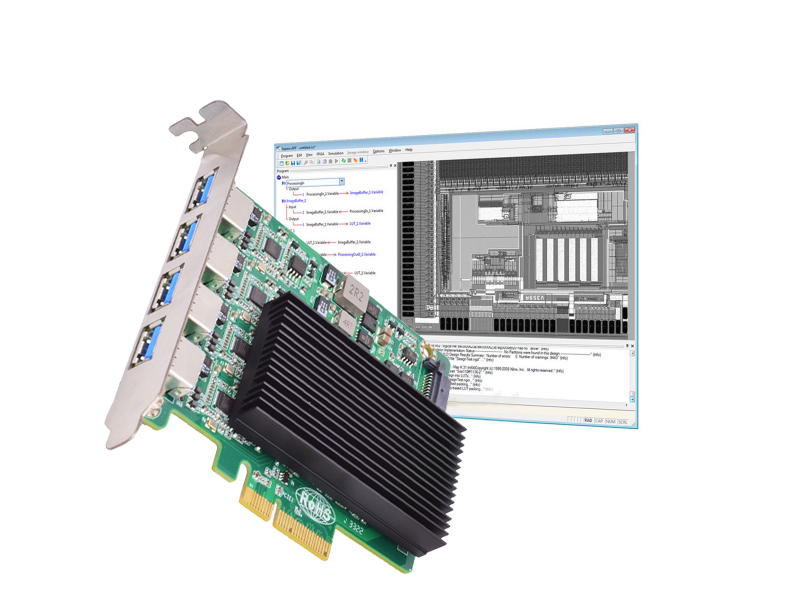

在机器视觉系统中，相机如同“眼睛”，负责捕捉真实场景的光信号并转化为电信号；显卡如同“大脑的处理器”，负责对图像数据进行分析运算；而图像采集卡，则是连接“眼睛”与“大脑”的关键枢纽。它的核心价值，在于解决不同信号格式的“语言障碍”，构建高速稳定的数据传输“通道”，让原始信号能够精准、高效地转化为计算机可处理的数字数据——这正是机器“看懂”世界的基础前提。
这场“魔法转换”的过程，看似神秘，实则是一系列环环相扣的技术操作，每一个环节都暗藏着精密的设计逻辑。
第一步是“信号接入与预处理”，这是转换的起点。图像采集卡通过多样化的接口，与前端的相机、监控设备等采集终端建立连接，这些接口涵盖了从传统模拟接口到现代高速数字接口的全品类——模拟接口曾用于老式监控设备，如今已逐渐被淘汰；数字接口则成为主流，包括支持高速传输的CameraLink、可通过单根同轴电缆实现数据与供电同步的CoaXPress、适合远距离组网的GigE Vision，以及即插即用的USB3 Vision等。在接入信号后，采集卡会先对信号进行预处理，通过阻抗匹配、噪声抑制和电平调整等操作，过滤掉传输过程中产生的干扰信号，确保输入信号的完整性，为后续转换打下良好基础。
第二步是“核心转换：从信号到数字的跨越”，这是整个“魔法”的核心。根据输入信号的类型，采集卡会执行不同的转换操作：若是模拟信号，采集卡内部的高精度模数转换器（ADC）会将其转化为数字像素值，ADC的分辨率（常见8/10/12/16位）决定了图像的灰度级数，采样率则直接影响图像的最大帧率和分辨率，比如1 GSPS的采样率可支持高帧率的4K图像采集；若是数字信号，采集卡则通过专业芯片接收原始数据流，对其进行解码和格式标准化处理，确保数据格式与计算机系统兼容，避免出现“格式不识别”的问题。这一过程就像将不同语言的原始信息，统一翻译成计算机能“听懂”的数字语言。
第三步是“数据优化与高速传输”，这是确保机器“实时看懂”的关键。转换后的数字数据并非直接传输，采集卡会通过FPGA/DSP芯片对其进行实时预处理，包括去噪、滤波、色彩插值等操作，提升图像质量，同时还能实现数据压缩，减少传输压力。为了解决数据传输速率与计算机处理速度不匹配的问题，采集卡配备了高速缓存（如DDR、SDRAM），对数据进行临时存储缓冲。在传输环节，采集卡主要通过PCIe总线与计算机主机连接，PCIe 3.0 x8接口的带宽可达8 GB/s，最新的PCIe 4.0 x16接口带宽更是高达32 GB/s，再加上DMA直接内存访问技术的应用，能够在不占用CPU资源的前提下，将数据高速传输到计算机内存中，确保传输延迟控制在毫秒级甚至微秒级，满足实时处理需求。比如在汽车焊接生产线中，这种低延迟传输能让系统实时判断焊接质量并调整参数，避免不合格产品产生。

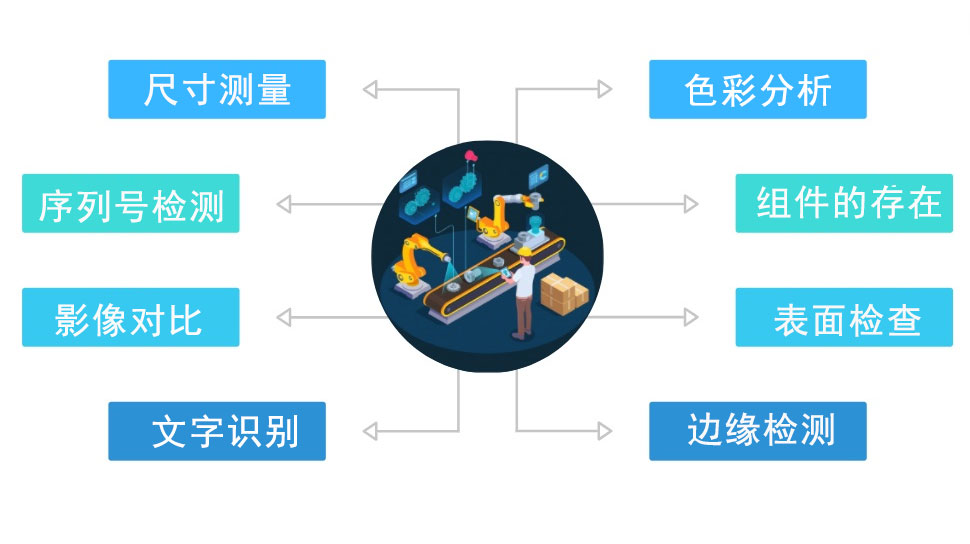

第四步是“同步控制与数据输出”，这是转换的收尾。图像采集卡还具备同步控制功能，能够提供触发信号和时钟同步，实现多相机或外部设备的协同工作——在需要多角度、多维度采集图像的场景中，这一功能至关重要，能确保不同设备采集到的图像在时间上保持同步，避免出现数据错位。经过优化和传输的数字数据，最终会输出到计算机的图像处理系统，或直接存储到硬盘、通过网络传输，为后续的缺陷识别、尺寸测量、人脸识别等分析操作提供精准的数据输入。

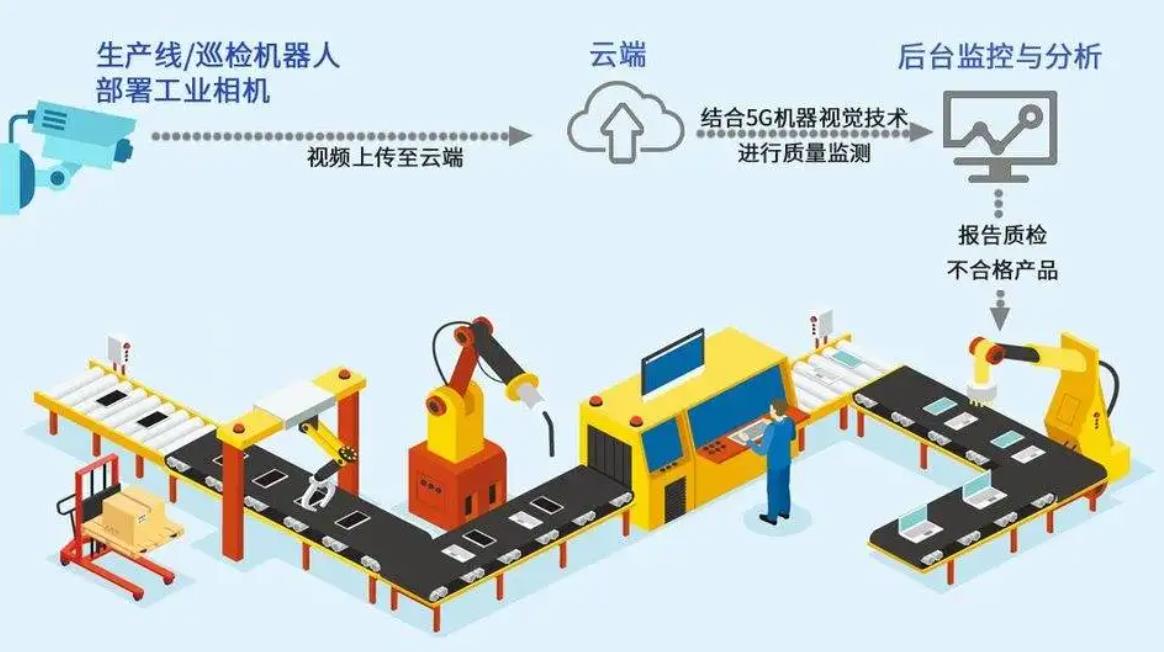

正是这一系列连贯的技术操作，让图像采集卡成为机器视觉系统中不可或缺的“信号中枢”，在多个领域支撑着机器“看懂”世界的能力。在工业生产领域，它是产品质量检测的“隐形卫士”——在电子元器件检测、汽车零部件质量检测等场景中，CameraLink接口的采集卡配合高速相机，能快速、准确地捕捉产品细节图像，将信号转化为精准数据，供系统分析产品是否存在瑕疵；在医疗成像领域，它是精准诊断的“辅助能手”，在X射线成像、超声成像等场景中，采集卡的高可靠性和高画质传输能力，能确保人体内部图像的清晰准确传输，为>AI分析和医生诊断提供可靠依据；在安防监控领域，它是城市安全的“幕后守护者”，多通道的PCIe采集卡可同时接入4~8个摄像头，将海量监控信号转化为数字数据，支持后台>AI系统进行实时人脸识别、车辆追踪，为智慧交通、城市雪亮工程提供支撑；在科学研究领域，它是科研人员的“得力助手”，在天文学、生物学等领域，高分辨率的图像采集卡能帮助科研人员捕捉远距离或微观物体的图像信号，转化为详细的研究数据，助力科研突破。
随着技术的不断发展，图像采集卡的“魔法能力”也在持续升级：CoaXPress 2.0、100GigE等新一代协议的普及，让带宽突破100Gbps，能够支撑8K@120fps等超高清采集需求；接口的兼容性不断提升，GenICam标准的推广实现了不同品牌相机、采集卡、软件的“即插即用”，大幅降低了系统集成难度；FPGA/DSP的并行处理能力不断增强，让数据预处理的效率和精度进一步提升。
从不起眼的电子元器件到复杂的工业产线，从精密的医疗设备到遍布城市的监控镜头，图像采集卡用其精准的信号转换、高速的数据传输能力，将物理世界的视觉信号转化为数字世界的有效数据，为机器搭建起“看懂”世界的桥梁。它或许始终处于“幕后”，但正是这份隐形的坚守，支撑着现代机器视觉技术的蓬勃发展，让更多智能设备拥有了“洞察”世界的能力。
